Van Một Chiều CK Series TLV – Check Valve Inox Cho Hơi, Nước, Khí

Van một chiều CK Series TLV là dòng check valve chất lượng cao bằng inox, đồng, gang… chuyên dùng cho hơi, nước, khí nén và môi chất công nghiệp. Thiết kế đĩa lò xo giúp đóng mở nhanh, chống chảy ngược hiệu quả, lắp đặt linh hoạt ngang hoặc đứng. Sản phẩm phù hợp hệ thống hơi, đường ống công nghiệp và thiết bị nhiệt.

Nhãn hiệu: TLV
Xuất xứ: Nhật
Model: CK Series

Khối lượng:

0 đ

Số lượng

Chi tiết sản phẩm
Đánh Giá Sản Phẩm

Van Một Chiều CK Series TLV – Check Valve Cho Hơi, Nước, Khí Nén

Van một chiều CK Series TLV là dòng van công nghiệp được thiết kế để ngăn dòng chảy ngược trong hệ thống hơi, nước nóng, khí nén và các môi chất công nghiệp khác. Nhờ cơ chế đĩa lò xo phản ứng nhanh, van đảm bảo đóng mở ổn định, giảm tổn thất áp suất và bảo vệ thiết bị phía sau đường ống.

Đặc điểm nổi bật của van một chiều CK Series

✔ Ngăn chảy ngược hiệu quả

Cơ chế đĩa van + lò xo giúp đóng kín ngay khi dòng chảy đảo chiều, bảo vệ bơm, van giảm áp và thiết bị nhiệt.

✔ Lắp đặt linh hoạt

Có thể lắp đặt theo phương ngang hoặc đứng, không giới hạn hướng dòng chảy, thuận tiện cho thiết kế hệ thống.

✔ Thiết kế nhỏ gọn

Kết cấu compact giúp tiết kiệm không gian lắp đặt, phù hợp hệ thống công nghiệp hiện đại.

✔ Độ bền cao

Tùy model sử dụng vật liệu:

Inox (Stainless Steel)
Đồng / Bronze
Gang / Brass
Giúp tăng khả năng chống ăn mòn và kéo dài tuổi thọ.

✔ Đa dạng vật liệu làm kín

Kim loại (Metal Seat)
PTFE
Cao su NBR / FPM

Phù hợp nhiều môi trường: hơi, nước nóng, khí nén, hóa chất nhẹ.

Ứng dụng của van CK Series

Đường ống hơi công nghiệp
Hệ thống nước nóng, nước lạnh
Khí nén nhà máy
Thiết bị trao đổi nhiệt
Hệ thống bơm và tuần hoàn

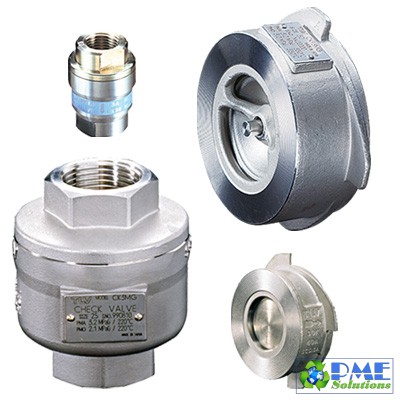

Các dòng sản phẩm CK Series phổ biến

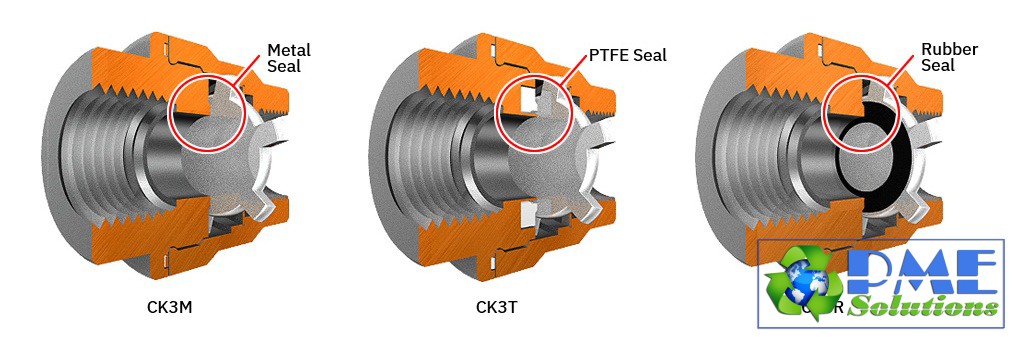

CK3M/CK3T/CK3R: Chọn trong số 3 loại bề mặt làm kín, tùy thuộc vào yêu cầu về nhiệt độ và chất lỏng.

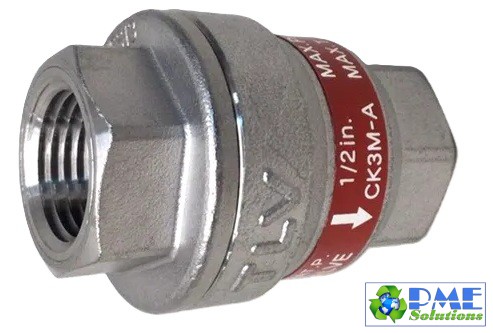

🔹 CK3M / CK3T / CK3R (dạng ren)

CK3M: dùng cho hơi, seat kim loại

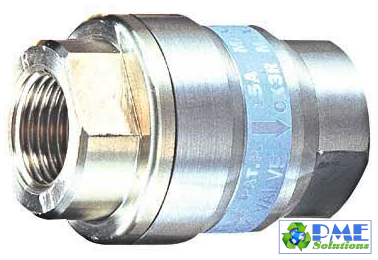

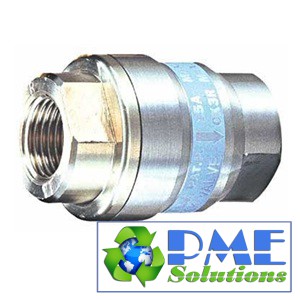

CK3T: hơi & nước nóng, seat PTFE

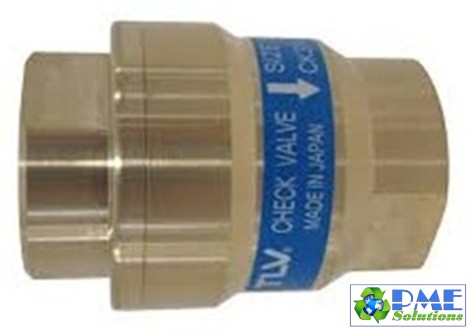

CK3R: khí, nước, seat cao su NBR

Các chất lỏng áp dụng	Nhiệt độ hoạt động tối đa TMO (°C)	Bề mặt đệm làm kín	Mã hàng
Hơi nước	220℃	Kim loại	CK3M
Hơi nước, Nước nóng	185℃	PTFE	CK3T
Không khí, nước, nước nóng	90℃	Cao su Nitrile (NBR)	CK3R

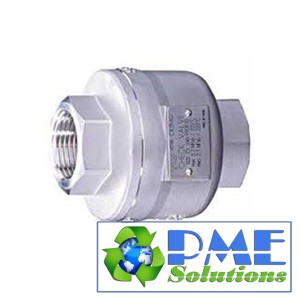

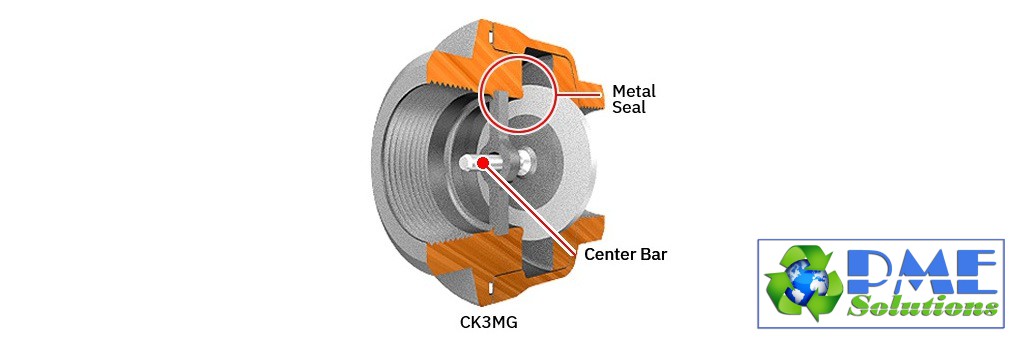

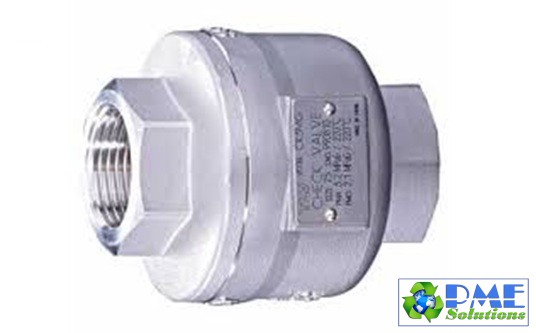

🔹 CK3MG

CK3MG: Đĩa dẫn hướng trung tâm và diện tích dòng chảy lớn đảm bảo độ bền và hiệu suất vượt trội.

Thiết kế center-guided
Lưu lượng lớn, độ bền cao
Dùng cho hơi và nước nóng

Các chất lỏng áp dụng	Nhiệt độ hoạt động tối đa TMO (°C)	Bề mặt đệm làm kín	Mã hàng	Ảnh
Hơi nước, nước nóng, nước	220℃	Kim loại	CK3MG

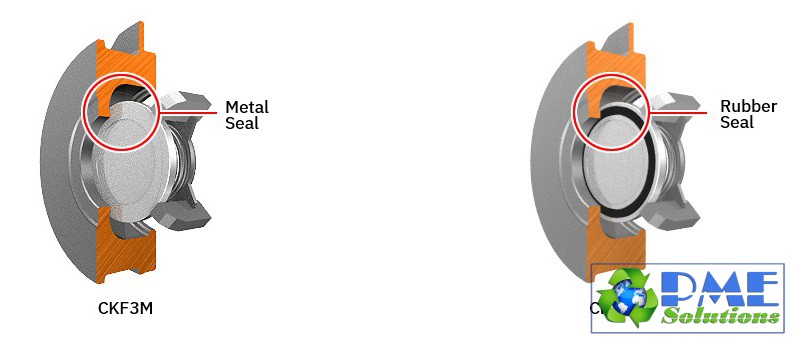

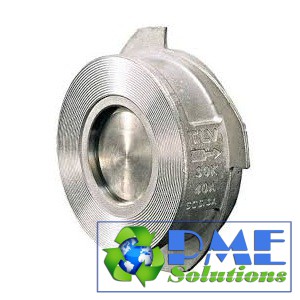

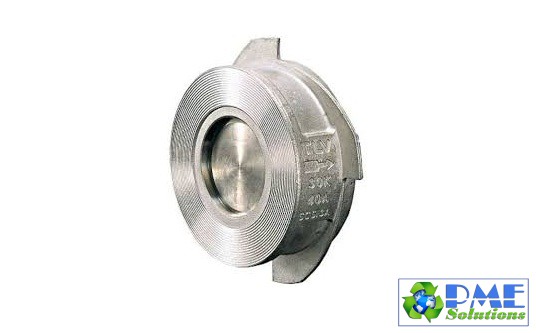

🔹 CKF3M / CKF3R (dạng wafer)

CKF3M/CKF3R: Van một chiều bằng thép không gỉ nhỏ gọn
Thiết kế nhỏ gọn không mặt bích
Phù hợp không gian hạn chế
Cấu trúc dạng tấm mỏng (không có gờ)

Các chất lỏng áp dụng	Nhiệt độ hoạt động tối đa TMO (°C)	Bề mặt đệm làm kín	Model	Ảnh
Hơi nước, nước nóng, nước	350℃	Kim loại	CKF3M
Không khí, nước, nước nóng	150℃	Cao su flo (FPM)	CKF3R

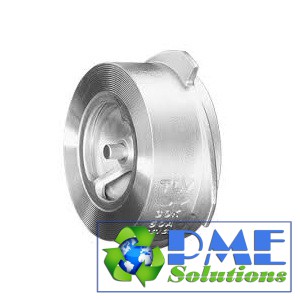

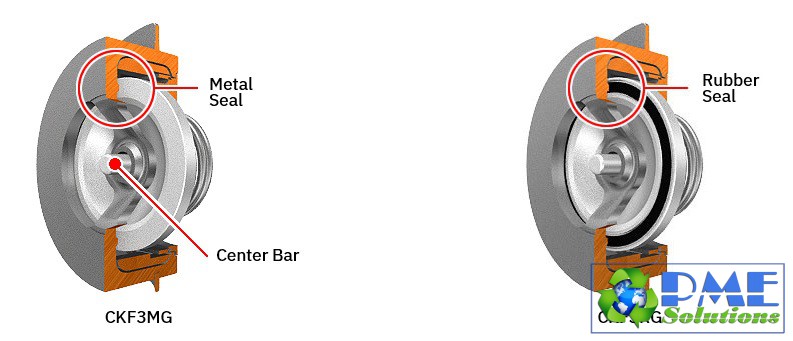

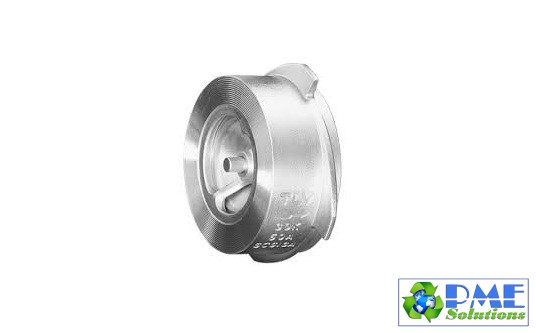

🔹 CKF3MG / CKF3RG

CKF3MG/CKF3RG: Đĩa dẫn hướng trung tâm và diện tích dòng chảy lớn đảm bảo độ bền và hiệu suất vượt trội.

Phiên bản công suất lớn
Độ bền cao, lưu lượng lớn

Các chất lỏng áp dụng	Nhiệt độ hoạt động tối đa TMO (°C)	Bề mặt niêm phong	Người mẫu	Ảnh
Hơi nước, nước nóng, nước	350℃	Kim loại	CKF3MG
Không khí, nước, nước nóng	150℃	Cao su flo (FPM)	CKF3RG

Thông số kỹ thuật tiêu biểu

Áp suất làm việc: đến 3.0 MPaG (tùy model)
Nhiệt độ tối đa: đến 350°C
Vật liệu: inox, đồng, gang
Kiểu kết nối: ren / wafer
Môi chất: hơi, nước, khí nén

✔ Thương hiệu TLV Nhật Bản uy tín toàn cầu

Chi tiết sản phẩm

Mã sản phẩm	Kiểu kết nối	Vật liệu thân	Các chất lỏng áp dụng	PMO (MPaG)	Áp suất chênh lệch tối thiểu khi mở (MPa)*	TMO (°C)	Vật liệu bề mặt làm kín
CK3M	Ren	Đồng thau (C3604)	Hơi nước	1.0	0,002	220	Kim loại
		Đồng (CAC407)		1.0
		Thép không gỉ (ASTM A351 Gr.CF8)		2.1
CK3T	Ren	Đồng thau (C3604)	Hơi nước Nước nóng	1.0	0,002	185	PTFE
		Đồng (CAC407)		1.0
		Thép không gỉ (ASTM A351 Gr.CF8)		1.6
CK3R	Ren	Đồng thau (C3604)	Không khí Nước nóng Nước	1.0	0,002	90	NBR
		Đồng (CAC407)		1.0
		Thép không gỉ (ASTM A351 Gr.CF8)		1.6
CK3MG	Ren	Thép không gỉ (ASTM A351 Gr.CF8)	Hơi nước Nước nóng Nước	2.1	0,001	220	Kim loại
CKF3M	Wafer	Thép không gỉ (ASTM A351 Gr.CF8)	Hơi nước Nước nóng Nước	3.0	0,002	350	Kim loại
CKF3R	Wafer	Thép không gỉ (ASTM A351 Gr.CF8)	Không khí Nước nóng Nước	1.6	0,002	150	FPM
CKF3MG	Wafer	Thép không gỉ (ASTM A351 Gr.CF8)	Hơi nước Nước nóng Nước	3.0	0,001	350	Kim loại
CKF3RG	Wafer	Thép không gỉ (ASTM A351 Gr.CF8)	Không khí Nước nóng Nước	1.6	0,001	150	FPM

PMO = Áp suất vận hành tối đa
TMO = Nhiệt độ hoạt động tối đa
* Khi van đóng kín trong thời gian dài, van và đế van có thể bị kẹt, làm tăng áp suất chênh lệch tối thiểu cần thiết để mở van.
Bạn có thể tìm thấy phiên bản mới nhất của sách hướng dẫn sử dụng sản phẩm trên trang này.

Mua Van 1 Chiều TLV Check Valve CK Series Chính Hãng tại PM-E.vn

CÔNG TY TNHH KỸ THUẬT PHÚC MINH chuyên cung cấp van một chiều, bơm thu hồi condensate, van hơi, bẫy hơi và thiết bị hơi công nghiệp chính hãng TLV.

☎ Hotline: 0902720814 – 0979737351 – 0907450506 – 0902800728
📧 Email: info@pm-e.vn
🌐 Website: www.pm-e.vn

Kết luận

Nếu bạn cần một giải pháp ngăn dòng chảy ngược bền bỉ thì TLV Check Valve CK Series là lựa chọn tối ưu cho mọi hệ thống hơi công nghiệp hiện đại.
