Giải pháp cho các nhà máy hiệu suất cao

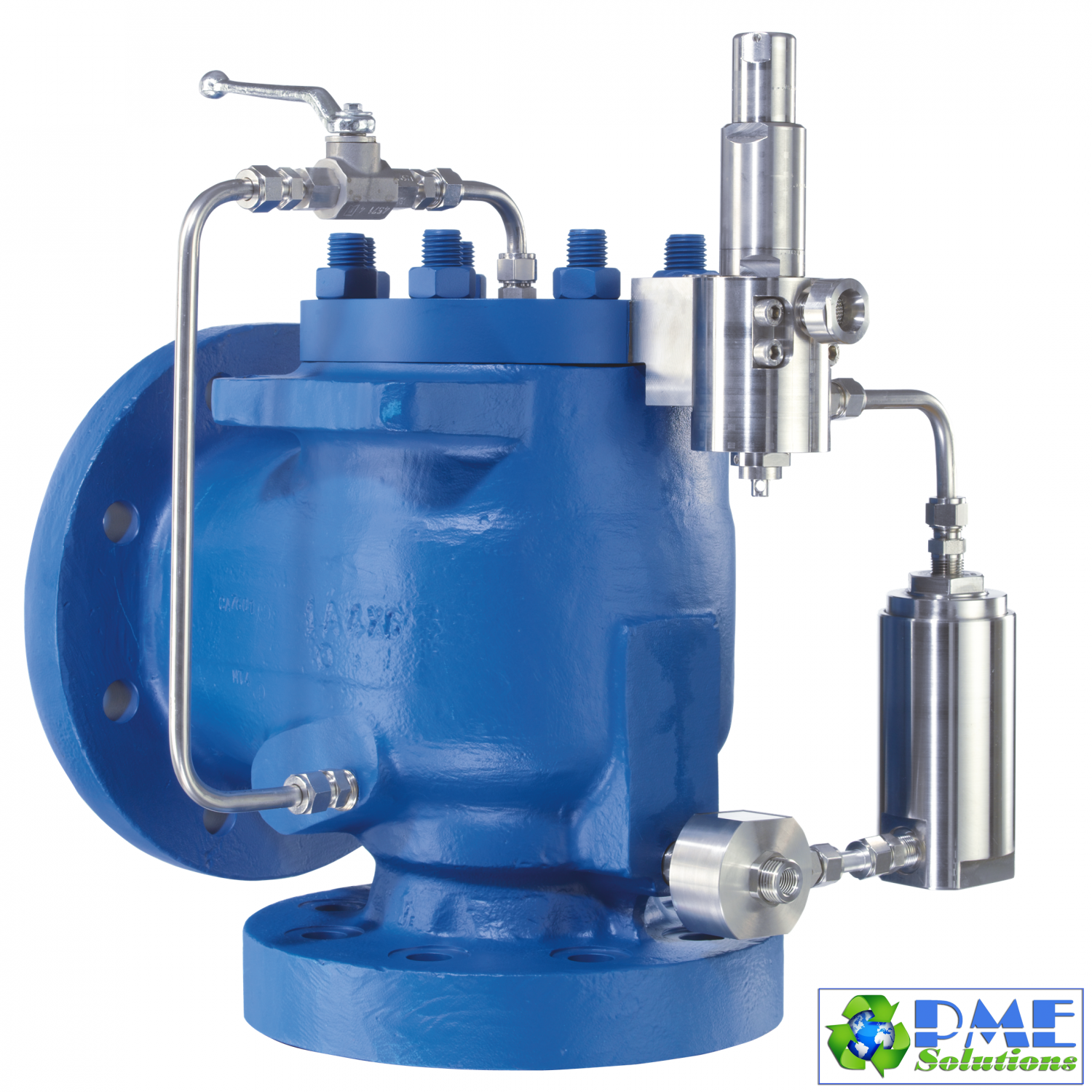

Van an toàn vận hành Pilot Leser

• Công suất xả cao nhất trong tất cả các dòng
• Độ kín phải lên để thiết lập áp lực
• Áp suất vận hành lên tới 96% áp suất cài đặt
• Áp suất ngược lên tới 70% áp suất cài đặt
• Bộ chống chảy ngược được tích hợp như một thành phần tiêu chuẩn
• Đường ống tích hợp ngăn ngừa thiệt hại và đóng băng
• Hệ thống tải bổ sung

Thiết bị cho phép các đặc điểm van an toàn sau:

• Độ kín phải lên để thiết lập áp lực
• Áp suất vận hành lên tới 97% áp suất cài đặt
• Mất trung bình thấp do thời gian mở ngắn
• Có thể kiểm tra chức năng và điều chỉnh van trong quá trình vận hành
• Thích hợp cho mọi nhiệt độ môi trường

Lĩnh vực công nghiệp ứng dụng

• Hóa chất
• Dầu khí
• Hóa dầu
• Năng lượng
• Khí kỹ thuật
• LNG và LPG
• Các ngành công nghiệp chung

Phê duyệt

Các van an toàn hiệu quả cao của LESER được thiết kế, đánh dấu, sản xuất và phê duyệt theo yêu cầu của các quy định sau:

Các loại van

• Loại 811
• Vận hành pilot / Hoạt động nổ
• DN 25 - DN 200 (1" - 8")

• Loại 821
• Vận hành pilot / Hoạt động tuyến tính
• DN 25 - DN 200 (1" - 8")

• Loại 702, 712, 714, 731
• Hệ thống tải bổ sung
• (tùy chọn bổ sung cho van an toàn)

Dữ liệu kỹ thuật van an toàn vận hành pilot

• Đường kính danh nghĩa ở đầu vào
  • DN 25 - DN 200 | 1" - 8"
• Đường kính lỗ thực tế d₀
  • 11mm - 180mm | 0,433 inch - 7,087 inch
• Diện tích lỗ thực tế A₀
  • 95 mm² - 25.446,9 mm² | 0,147 in² - 39,443 in²
• Áp lực
  • 2,5 thanh - 426 thanh | 36 psig - 6170 psig
• Nhiệt độ (theo DIN EN)
  • -48 °C đến 200 °C | -54,4°F đến 392°F
• Vật liệu thân
  • 1.0619, 1.4408 | SA 352 LCB, SA 216 WCB, SA 351 CF8M
• Kết nối van
  • Mặt bích theo tiêu chuẩn DIN EN 1092, ASME B 16.5 hoặc JIS 2220
• Loại van
  • Pilot (Kiểm soát lưu chất)

Dòng sản phẩm: High Efficiency Type 811

Van an toàn loại LESER Type 811 Pop Action - vận hành pilot là loại không dòng, giúp giảm thiểu dòng chảy của lưu chất qua van điều khiển pilot để giảm lượng khí thải và kéo dài tuổi thọ của van. Áp suất cài đặt không bị ảnh hưởng bởi áp suất ngược.
Đặc điểm:

• Đặt áp suất: 36 – 1480 psig, 2,5 – 63 barg
• Kích thước: 1" x 2" lên đến 8" x 10" (DN 25 – DN 200) với Lỗ tiêu chuẩn API và Lỗ bổ sung (đầy lỗ khoan)
• Xả đáy có thể điều chỉnh từ 3 – 7%
• Cấu tạo hoàn chỉnh bằng thép không gỉ của van thí điểm
• Được chứng nhận cho dịch vụ hàng không/khí (ASME Phần VIII,
• DIN EN ISO 4126, AD 2000-Merkblatt)

Đệm mềm hoặc đệm kim loại với kim loại

Dòng sản phẩm:  High Efficiency Type 821

Van an toàn loại LESER Type 821 - vận hành bằng công nghệ điều chỉnh tự động mở tương ứng với áp suất quá mức của hệ thống để giảm thất thoát sản phẩm, giảm khí thải và hạn chế tiếng ồn. Áp suất cài đặt không bị ảnh hưởng bởi áp suất ngược. Điều khiển thí điểm hành động điều biến có thể được thông hơi đến đầu ra của van chính để tăng thêm độ an toàn

Đặc điểm:

• Đặt áp suất: 36 – 1480 psig, 2,5 – 63 barg
• Kích thước: 1" x 2" lên đến 8" x 10" (DN 25 – DN 200) với Lỗ tiêu chuẩn API và Lỗ bổ sung (đầy lỗ khoan)
• Xả đáy điển hình tối đa. 7%
• Cấu tạo hoàn chỉnh bằng thép không gỉ của van thí điểm
• Được chứng nhận cho dịch vụ không khí, khí đốt và chất lỏng (ASME Phần VIII) và dịch vụ không khí, khí đốt, hơi nước và chất lỏng (DIN EN ISO 4126, AD 2000-Merkblatt)

Đệm mềm hoặc đệm kim loại với kim loại

Nghiên cứu điển hình

LESER LNG POSV hỗ trợ hiệu quả nhà máy cao trong quá trình hóa lỏng

• Công nghiệp/Ứng dụng:
  • LNG / nhà máy hóa lỏng khí tự nhiên
• GIẢI PHÁP LESER:
  • POSV, Hiệu suất nhỏ gọn, API
• Khách hàng kể từ:
  • Trong hơn 20 năm
• Số lượng van được cung cấp:
  • 288 van an toàn: 6 Type 811, 47 Type 459 và 235 Type 526

Các thách thức

Quá trình hóa lỏng phải được thiết kế hiệu quả để LNG có thể được cung cấp một cách kinh tế. Nhiệt độ môi trường đông lạnh cần thiết từ -161 đến -164 °C là một thách thức đối với thiết kế kỹ thuật của các bộ phận riêng lẻ trong nhà máy. Điều này cũng áp dụng đặc biệt cho các van an toàn, phải hoạt động đáng tin cậy như là biện pháp bảo vệ cuối cùng trong trường hợp quá áp suất, ngay cả ở quy trình đông lạnh và nhiệt độ môi trường của Nga.
Linde kỳ vọng các nhà cung cấp của mình cung cấp dịch vụ giao hàng đúng hạn và đáng tin cậy bên cạnh việc giải quyết các yêu cầu kỹ thuật.

Tại sao khách hàng chọn sản phẩm của LESER?
Van LESER đáp ứng tất cả các yêu cầu để sử dụng trong các nhà máy hóa lỏng khí đốt tự nhiên và cung cấp dòng sản phẩm hoàn chỉnh. Các van này được thiết kế theo “Thiết kế bền bỉ” ít phải bảo trì và có thể được điều chỉnh phù hợp với các nhà máy bằng nhiều tùy chọn khác nhau.
