Lò Xo Chống Rung Chịu Lực Lớn Model PTM-AM

Model PTM-A & PTM-AM là loại lò xo chống rung gắn sàn ứng dụng cho chịu trọng lực lớn, theo thiết kế mà sử dụng loại lò xo đơn, lò xo đôi hay 4 lò xo ghép lại để có độ chịu trọng lục lớn để đảm bảo chống rung hiệu quả cho hệ thống.

  • Nhà sản xuất: TOZEN Nhật Bản
  • Nhà phân phối: Phuc Minh Engineering
  • Xuất xứ sản phẩm: Malaysia/Thái Lan

TOZEN nhà sản xuất cho các giải pháp chống rung hàng đầu Nhật Bản gồm có các loại khớp nối chống rung bằng chất liệu cao su và inox. Bên cạnh dòng sản phẩm này, TOZEN còn có thế mạnh ở các giải pháp Lò xo chống rung, lò xo giảm chấn lắp sàn và gắn trần để bảo đảm sự ổn định của đường ống và hệ thống bơm trong ngành HVAC.

Hiện nay, các sản phẩm lò xo chống rung gắn trần, gắn sàn của TOZEN ứng dụng rộng, có nhiều thể loại chịu trọng lực và áp lực cao với độ bền lên tới hàng chục năm. Ngoài ra TOZEN cũng có các giải pháp cao su lót sàn chống rung...Để đưa ra được loại sản  phẩm  nào phù hợp, các kỹ sư cần tính  toán tới các trọng lượng như trọng lượng vận hành của máy  bơm, chiều dài, chiều rộng của máy bơm, đế bệ máy bơm, độ dày bệ bê tông đế máy để tư vấn loại lò xo chống rung phù hợp.

PTM-A,-A2,-A3 (Lò xo đơn phần tử chống rung gắn sàn)

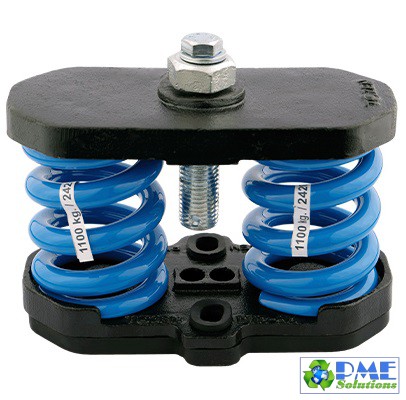

PTM-AM,-AM2 (Lò xo đa phần tử chống rung trọng tải lớn)

MÔ TẢ SẢN PHẨM

Lò xo mẫu chống rung sêri PTM-A & PTM-AM của TOZEN là loại lò xo chống rung không có vỏ bọc, được thiết kế chống độ võng lớn. PTM-A sử dụng loại lò xo đơn phần tử, trong khi PTM-AM sử dụng nhiều loại lò xo đa phần tử cho các ứng dụng có trọng tải lớn hơn. Các loại lò xo chống rung bằng thép, ổn định theo chiều ngang này được chế tạo có thiết bị căn độ cao ở đỉnh của bộ chống rung và tấm cách âm chống trượt ở phía dưới cùng. Cả hai mẫu đều được chế tạo có nắp giữ bằng sắt gang dẻo ở trên và dưới để giữ lò xo phần tử lò xo.

Ngoài ra, PTM-A & PTM-AM còn có tấm chân đế đế lắp ráp nhằm có thể gắn bộ chống rung bằng bulong vào kết cấu và vòng đệm đàn hồi là bộ phận của tấm cách âm chống trượt.

Vòng đệm đàn hồi giúp tránh truyền tiếng ồn và độ rung từ tấm chân đế ấm đế và bulong lắp sang kết cấu.

Thiết kế của các phần tử lò xo bên trong bộ chống rung, tuân thủ tiêu chuẩn JIS B2704 đã ban hành nhằm để sử dụng bán vĩnh cửu. Để đảm bảo ổn định theo chiều ngang, đường kính bên ngoài của phần tử lò xo lớn hơn 80% chiều cao của phần tử lò xo khi bị nén ở tải trọng đã định mức. Tất cả các phần tử lò xo đều được thiết kế để có thể chịu quá tải tối thiểu 50%.

Bộ chống rung lò xo, sêri PTM-A & PTM-AM có loại có độ võng tiêu chuẩn là 25 mm, và còn có loại độ võng là 50 và 75 mm. Phạm vi tải trọng của bộ chống rung PTM-A là từ 25 đến 1.400 Kg (55 tới 3080 Ib) và tối đa là 5.600 Kg (12320 Ib) đối với các bộ chống rung PTM-AM.

Bộ Sêri lò xo chống rung lò xo sêri PTM-A & PTM-AM của TOZEN có khả năng kiểm soát hiệu quả cao cả độ rung có tần số cao và thấp được sản xuất bằng tạo ra do các thiết bị cơ khí như Máy Nén Khí Kiểu Pittong hoặc Máy Nén Khí Làm Lạnh, Máy Bơm, Điều Hòa Nhiệt Độ và Thiết Bị Xử Lý Không Khí, Quạt Li Tâm và Chân Vịt, Động Cơ Đốt Trong và các loại thiết bị tương tự.

THÔNG SỐ KỸ THUẬT

Lò xo chống rung sêri PTM-A & PTM-AM được khuyên dùng trong việc chống rung các nguồn tiếng ồn và độ rung từ thiết bị gắn trên sàn đặt ở gần các khu vực rất cần yên tĩnh.

Lò xo chống rung sêri PTM-A thường được sử dụng để giảm truyền tiếng ồn và độ rung từ thiết bị cơ khí tốc độ thấp sang kết cấu của tòa nhà.

Có thể sử dụng lò xo chống rung sêri PTM-A & AM trong nhiều hàng loạt các ứng dụng liên quan đến chống rung cho thiết bị cơ khí, như Máy Nén Khí Kiểu Pittong hoặc  Máy Nén Khí Làm Lạnh, Máy Bơm Ghép Chặt và Gắn Đế, Thiết Bị Xử Lý Khí Nguyên Khối và Làm Lạnh, Quạt Li Tâm, Động Cơ Đốt Trong và các loại thiết bị tương tự.

THÔNG SỐ KỸ THUẬT

Bộ chống rung là loại đứng độc lập, có phần tử lò xo bằng thép ổn định theo chiều ngang, không có vỏ bọc, giảm xóc hoặc dẫn hướng. Các bộ chống rung được chế tạo có nắp khung trên bằng sắt gang dẻo và nắp khung dưới bằng sắt gang dẻo để giữ phần tử lò xo, và tấm cách âm chống trượt được gắn vào nắp chân lắp dưới. Các loại bộ chống rung này có vít điều chỉnh, vít có mũ và vòng đệm ở trên cùng của bộ chống rung để định căn độ mức cao và gắn vào thiết bị. Phần tử lò xo của bộ chống rung phải có đường kính ngoài lớn hơn 80% độ cao của phần tử lò xo khi bị nén ở tải trọng định mức. Tất cả các phần tử lò xo đều được thiết kế để có thể chịu quá tải tối thiểu 50%.

Cần chọn bộ chống rung có thể tạo độ võng tĩnh khi vận hành như được nêu trong Bảng Chống Rung hoặc như được nêu ra trong quy phạm thiết kế. các bộ chống rung lò xo chống rung phải được đánh mã màu và hoặc được phân biệt rõ tải trọng.

HƯỚNG DẪN LẮP ĐẶT

1. Chặn hoặc nâng thiết bị tới độ cao sao cho chân hoặc đế thiết bị cao hơn độ cao khi vận hành của bộ chống rung 5 mm (xem catalog). Nếu sử dụng đế chung & giá đỡ tiết giảm độ cao của bộ chống rung, giữ khoảng hở 50mm giữa  đế và sàn. Duy trì độ cao này cho đến khi lắp xong đường ống.

2. Đặt lò xo chống rung bên dưới lỗ trong chân thiết bị hoặc giá đỡ của bộ chống rung. Lắp vít có mũ chặn và vòng đệm, nhưng không xiết chặt.

3. Chuyển trọng lượng của thiết bị sang lò xo chống rung bằng cách vặn mỗi bulong căn độ cao theo chiều kim đồng hồ hai vòng trên bulong định mức vòng xung quanh thiết bị này cho đến khi lò xo được nén vừa đủ thì để tháo các khuôn đòn bẩy bộ phận ra.

4. Vặn chặt vít có mũ chặn để cố định cụm thiết bị .

a, KHÔNG lắp thiết bị lên giá đỡ của lò xo chống dạng độc lập. Việc này sẽ làm thiếu chiều cao vận hành của lò xo chống rung khi lắp xong.

b, Phải đỡ trọng lượng của đường ống dọc và các van bằng các móc treo hoặc các loại giá đỡ khác.

c, Lắp khớp nối mềm cuối cùng sau khi lắp đặt xong, làm theo hướng dẫn trước khi lắp đặt hoặc kéo dài theo quy định hoặc đề xuất chi tiết của nhà sản xuất khớp nối mềm.

d, Trong hầu hết trường hợp, không cần bắt bulong của bộ chống rung xuống sàn, vì đế cao su chống trượt hoặc nắp khung sẽ giúp ngăn chuyển động. Khi cần bắt bulong, tránh tiếp xúc bề mặt kim loại trực tiếp giữa bulong và giá, để chống truyền tần số âm thanh; phải không có vật cản nào trong lỗ gắn thân bulong và dùng vòng đệm cao su để đệm đầu bulong. Chỉ vặn bulong chặt hơn nửa vòng so với khi xiết bằng tay.

Download catalog

- Lò xo chống rung: + Vibration isolator

Mọi thông tin về sản phẩm, xin vui lòng liên hệ trực tiếp với Phúc Minh Engineering nhà phân phối Đại Diện nhà sản xuất TOZEN Nhật Bản để được tư vấn về dải sản phẩm Lò xo chống rung cũng như các loại Khớp nối chống rung, cao su lót sàn.... Email: info@pm-e.vn - Hotline: 0902720814 - 0907450506
