Lò Xo Chống Rung Treo Trần Tozen PTH-S and PTH-SG hangers

Tải Catalog

Lò Xo Chống Rung Treo Trần Tozen PTH-S and PTH-SG hangers

Khối lượng:
0 đ
Số lượng

Lò Xo Chống Rung Treo Trần Tozen PTH-S and PTH-SG hangers

Loại sản phẩm Lò Xo Chống Rung Treo Trần Tozen

Lò xo chống rung treo trần có hộp thép bọc ngoài tạo thế vững chắc hấp thụ độ rung

Model PTH-S and PTH-SG hangers sử dụng cho máy bơm, quạt, AHU

  • Nhà sản xuất: TOZEN Nhật Bản
  • Nhà phân phối: Phúc Minh Engineering
  • Xuất xứ sản phẩm: Malaysia/Thái Lan

TOZEN nhà sản xuất cho các giải pháp chống rung hàng đầu Nhật Bản gồm có các loại khớp nối chống rung bằng chất liệu cao su và inox. Bên cạnh dòng sản phẩm này, TOZEN còn có thế mạnh ở các giải pháp Lò xo chống rung, lò xo giảm chấn lắp sàn và gắn trần để bảo đảm sự ổn định của đường ống và hệ thống bơm trong ngành HVAC.

Hiện nay, các sản phẩm lò xo chống rung gắn trần, gắn sàn của TOZEN ứng dụng rộng, có nhiều thể loại chịu trọng lực và áp lực cao với độ bền lên tới hàng chục năm. Ngoài ra TOZEN cũng có các giải pháp cao su lót sàn chống rung...Để đưa ra được loại sản  phẩm  nào phù hợp, các kỹ sư cần tính  toán tới các trọng lượng như trọng lượng vận hành của máy  bơm, chiều dài, chiều rộng của máy bơm, đế bệ máy bơm, độ dày bệ bê tông đế máy để tư vấn loại lò xo chống rung phù hợp.

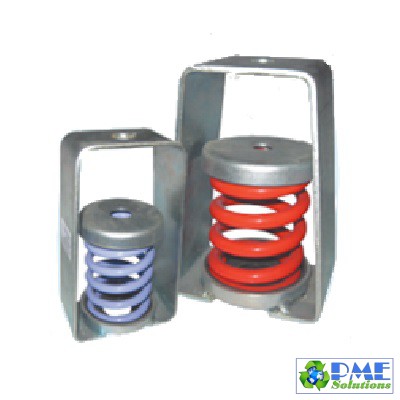

PTH-S,-S2 (Giá Treo Dạng Lò Xo Chống Rung)

PTH-SG,-SG2 (Giá Treo Dạng Lò Xo có Cao Su Chống Rung)

MÔ TẢ

Giá treo chống rung Sêri TOZEN PTH-S bao gồm một hộp thép kết hợp với một lò xo thép ổn định đứng treo độc lập theo chiều ngang với vòng đệm cao su và cốc thép chuyển tải. Sêri PTH-SG được chế tạo với các đặc tính cao su treo chống ồn ở của cả hai vật liệu. Thiết kế cho phép lắp đặt ở các thanh treo lẫn trên trần nhà.

Các kiểu thiết kế với các phần tử lò xo được thiết kế tuân thủ JIS 2704 dành cho việc sử dụng bán vĩnh cửu. Để đảm bảo tính ổn định, đường kính ngoài của lò xo không nhỏ hơn 0,8 lần so với chiều cao nén của lò xo ở tại tải trọng định mức. Tất cả lò xo được thiết kế để chịu được quá tải tối thiểu 50%. Các lò xo treo Mẫu PTH-S có độ võng là 25mm và 50mm so với tải trọng tiêu chuẩn từ 25 Kg đến 5.600 kg, trong khi lò xo và cao su treo trên Sêri PTH-SG có tải trọng tới 825 kg. Giá treo chống rung sêri PTH-S và PTH-SG được khuyên dùng cho việc chống rung động gây tạo ra bởi các thiết bị cơ khí treo, quạt treo tốc độ thấp, máy biến áp, ống dẫn, đường ống,…

ỨNG DỤNG

Giá treo dạng lò xo Tozen PTH-S và PTH-SG được sử dụng để chống ồn và rung cả loại từ nguồn nghe thấy được và không nghe thấy được. Giá treo dạng lò xo Tozen PTH-S và PTH-SG thường được sử dụng trong các thiết bị cơ khí treo như quạt treo hàng, quạt tủ, đường ống và ống dẫn gần với thiết bị cơ khí. Các giá treo dạng lò xo PTH-S và PTH-SG tiêu chuẩn được vận chuyển ở dạng lắp ráp hoàn chỉnh và sẵn sàng để lắp đặt tại các hệ thống treo bằng thanh kim loại có ren. Các giá treo dạng lò xo Tozen PTH-S và PTH-SG có thể được cung cấp kèm các phụ kiện tiết kiệm sức lao động để thích ứng với hệ thống treo bằng dây kim loại hoặc dây đai. Cả mẫu giá treo dạng lò xo PTH-S và PTH-SG có thể được tải trước tại nhà máy hoặc được cung cấp với tấm định vị để tiện cho việc lắp đặt đường ống tại một độ cao cố định. Sẵn có các tải trọng cao hơn, độ võng lớn hơn và độ khả năng võng cho phép hiện có là VÕNG 30 độ.

THÔNG SỐ KỸ THUẬT

Kiểu 1, Các bộ chống Rung cho thiết bị treo, với yêu cầu độ võng tĩnh tối thiểu vượt quá 6mm phải là các giá treo gồm 1 lò xo thép ổn định theo chiều ngang, đứng độc lập với một vòng gang thép truyền tải có vòng đệm cao su hàng loạt, được lắp ráp trong một hộp thép hàn. Các phần tử lò xo phải có đường kính ngoài không nhỏ hơn 0,8 lần so với chiều cao nén của lò xo ở tại trọng tải định mức. Tất cả lò xo phải được thiết kế để chịu được quá tải tối thiểu 50%. Các giá treo chống rung là mẫu PTH-S đang như được Tozen Corporation sản xuất.

Kiểu 2, Các bộ chống Rung cho thiết bị treo với yêu cầu độ võng tĩnh tối thiểu vượt quá 6mm và phải chống được cả rung động tần số cao và thấp, phải là các giá treo gồm lò xo thép ổn định theo chiều ngang hàng loạt có gắn đầu gài cao su chống ồn, được lắp ráp trong một hộp thép hàn. Các phần tử lò xo phải có đường kính ngoài không nhỏ hơn 0,8 lần so với chiều cao nén của lò xo ở tại tải trọng định mức. Các giá treo chống rung kết hợp phải là mẫu PTH-SG đang, như được Tozen Corporation sản xuất.

HƯỚNG DẪN LẮP ĐẶT

1. Cân nhắc chiều cao và vị trí của giá treo và chuẩn bị thanh treo (Bulong) trên và dưới với cùng chiều dài thích hợp.

2. Gắn thanh treo (bulong) trên lên trần nhà.

3. Nối thanh treo (bulong) dưới vào móc treo. Nén trước phần tử lò xo giá treo (Khoảng 10mm) bằng cách thắt chặt một đai ốc hãm và vòng đệm ở dưới cùng của giá treo.

4. Gắn giá treo với thanh treo (bulong) trên.

5. Gắn thanh treo (bulong) với đường ống, ống dẫn hoặc giá giữ thiết bị.

6. Lắp đặt tất cả giá treo khác bằng cách lắp lại theo chỉ dẫn từ 1-5.

7. Sau khi ống hoặc thiết bị đầy nước, nới lỏng đai ốc hãm. Điều chỉnh độ cao giá treo bằng đai ốc ở trên cùng phần tử để có vị trí lắp đặt cân bằng.

8. Kiểm tra lần cuối xem lò xo treo đã có độ võng phù hợp chưa và không lắp đặt thanh treo (bulong) ở vị trí nghiêng.

Mọi thông tin về sản phẩm, xin vui lòng liên hệ trực tiếp với Phúc Minh Engineering nhà phân phối Đại Diện nhà sản xuấtTOZEN Nhật Bản để được tư vấn về dải sản phẩm Lò xo chống rung cũng như các loại Khớp nối chống rung, cao su lót sàn.... Email: info@pm-e.vn - Hotline: 0902720814 - 0907450506
