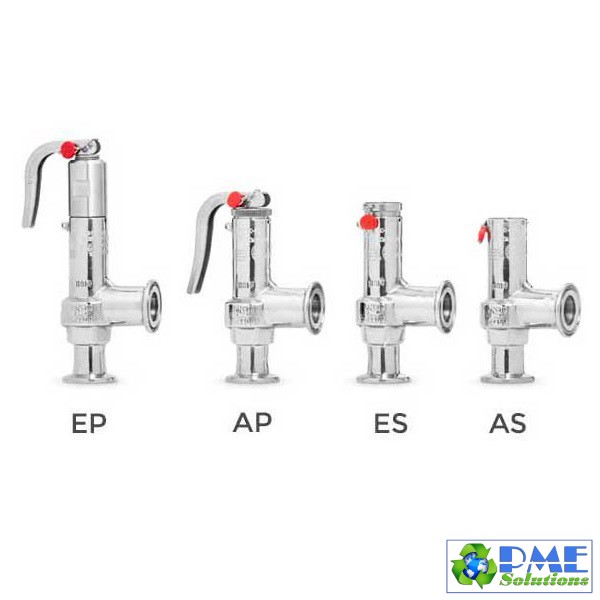

Van an toàn vi sinh kết nối clamp Model 694 VYC

Đặc tính kỹ thuật Van an toàn vi sinh kết nối clamp VYC Model 694

• Vật liệu: Thép không gỉ
• Kích thước: 10×15 – 25×25
• Kết nối: Clamp
• Áp suất hoạt động tối đa: 16bar
• Nhiệt độ hoạt động: -60 ~ 260ºC

Hướng dẫn lắp đặt Van an toàn hơi nóng

Việc lắp đặt van phải được thực hiện bởi nhân viên kỹ thuật có sự hiểu biết về thiết bị, tránh lắp sai lệch làm van bị rò rỉ.

1. Khuyến cáo

Lắp đặt van càng gần hệ thống càng tốt để hệ thống được bảo vệ. Ống kết nối thẳng đứng phải thẳng và ngắn; và kích thước ống ít nhất phải bằng kích thước đầu vào của van.

Tránh truyền các lực tĩnh, động hoặc nhiệt không cho phép từ đầu vào và đầu ra đến van.Tránh lực căng.

Vận chuyển phải theo hướng mũi tên trên bộ phận đóng gói. Không lắp đặt bất kỳ thiết bị làm kín trước van. Trong trường hợp hơi nước; lắp đặt ống xả khí trước van để loại bỏ khí từ hệ thống khi hệ thống bắt đầu hoạt động. Nếu chất lỏng có hại, dễ cháy, độc hại… hãy lắp đặt các ống xả dẫn đến nơi an toàn.

2. Loại bỏ chất ngưng tụ

3. Vật liệu cách nhiệt

Van không được bảo ôn, để lò xo không bị nóng lên.

4. Ống dẫn

– Các ống dẫn đầu vào nên càng ngắn càng tốt, với áp suất rơi dưới 3% áp suất xả.

– Các ống dẫn đầu ra: Các ống xả không được dồn lực lên van; cần thiết kế có ống xả nước và cần phải có giá đỡ ống.

Ống phải càng ngắn càng tốt, với đường kính đủ để hạn chế sụt áp qua ống không vượt quá 10% áp suất xả.

Đường kính ống xả không được nhỏ hơn đường kính của van.

Các ống xả phải có kích thước đủ để đảm bảo rằng áp suất cản trở trên đường ống tạo ra; không lớn hơn 15% áp suất xã.

Một bộ giảm thanh nên được lắp đặt nơi xả để giảm độ ồn.
