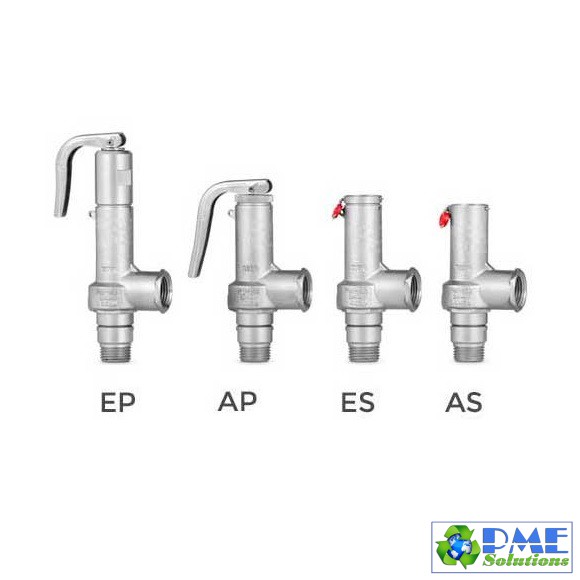

Van an toàn VYC Model 995

Van an toàn VYC Model 995
  • Vật liệu: Thép không gỉ
  • Kích thước: 10×15 – 15×15
  • Kết nối: Ren
  • Áp suất hoạt động tối đa: 144bar
  • Nhiệt độ hoạt động: -60 ~ 250ºC



Khối lượng:
0 đ
Số lượng

Van an toàn inox

Van an toàn inox là loại van an toàn được làm từ chất liệu inox 304,316, thép không gỉ có khả năng chống gỉ sét và sử dụng trong các môi trường có tính ăn mòn cao, áp lực và áp suất cao. Van an toàn inox cũng có 2 dạng kết nối là: ren và bích.

Cấu tạo của van an toàn inox

Van an toàn inox có cấu tạo gồm các bộ phận chính như sau:

  • Thân van: được làm từ chất liệu thép không gỉ.
  • 2 đầu kết nối giữa van với đường ống: kiểu ren, bích hoặc clamp.
  • Lò xo có nhiệm vụ giữ đĩa van ở vị trí đóng khi van ở rạng thái bình thường (trạng thái không hoạt động).
  • Đệm lò xo có nhiệm vụ giữ lò xo đứng yên vị trí khi van ở trạng thái bình thường .
  • Đĩa van là bộ phận chịu lực áp suất. Khi áp suất vượt ngưỡng cài đặt nó sẽ đẩy lò xo lên để xả bớt lưu chất ra ngoài.
  • Nút bịt là bộ phận làm kín van.
  • Vít điều chỉnh được dùng để điều chỉnh áp suất đầu vào của van.
  • Tay giật giúp người vận hành có thể tự giật xả áp mà không cần chờ đến ngưỡng an toàn. Tuy nhiên, tùy theo từng loại và từng hãng mà sẽ có hoặc không có bộ phận này.

Đặc tính kỹ thuật Van an toàn VYC Model 995

  • Vật liệu: Thép không gỉ
  • Kích thước: 10×15 – 15×15
  • Kết nối: Ren
  • Áp suất hoạt động tối đa: 144bar
  • Nhiệt độ hoạt động: -60 ~ 250ºC
  • Sử dụng cho hơi, nước, khí và các chất lỏng tương thích khác

Hướng dẫn lắp đặt Van an toàn hơi nóng

Việc lắp đặt van phải được thực hiện bởi nhân viên kỹ thuật có sự hiểu biết về thiết bị, tránh lắp sai lệch làm van bị rò rỉ.

1. Khuyến cáo

Lắp đặt van càng gần hệ thống càng tốt để hệ thống được bảo vệ. Ống kết nối thẳng đứng phải thẳng và ngắn; và kích thước ống ít nhất phải bằng kích thước đầu vào của van.

Tránh truyền các lực tĩnh, động hoặc nhiệt không cho phép từ đầu vào và đầu ra đến van.Tránh lực căng.


Vận chuyển phải theo hướng mũi tên trên bộ phận đóng gói. Không lắp đặt bất kỳ thiết bị làm kín trước van. Trong trường hợp hơi nước; lắp đặt ống xả khí trước van để loại bỏ khí từ hệ thống khi hệ thống bắt đầu hoạt động. Nếu chất lỏng có hại, dễ cháy, độc hại… hãy lắp đặt các ống xả dẫn đến nơi an toàn.

2. Loại bỏ chất ngưng tụ

3. Vật liệu cách nhiệt

Van không được bảo ôn, để lò xo không bị nóng lên.

4. Ống dẫn

– Các ống dẫn đầu vào nên càng ngắn càng tốt, với áp suất rơi dưới 3% áp suất xả.

– Các ống dẫn đầu ra: Các ống xả không được dồn lực lên van; cần thiết kế có ống xả nước và cần phải có giá đỡ ống.

Ống phải càng ngắn càng tốt, với đường kính đủ để hạn chế sụt áp qua ống không vượt quá 10% áp suất xả.

Đường kính ống xả không được nhỏ hơn đường kính của van.

Các ống xả phải có kích thước đủ để đảm bảo rằng áp suất cản trở trên đường ống tạo ra; không lớn hơn 15% áp suất xã.

Một bộ giảm thanh nên được lắp đặt nơi xả để giảm độ ồn.

Liện hệ với Phúc Minh để được hướng dẫn lắp đặt miễn phí.
