VAN CẦU CONVAL MỸ

Van cầu Conval

Dòng sản phẩm Conval Clampseal® bao gồm van cầu và van một chiều dạng góc, chữ Y và chữa T, được thiết kế theo mô-đun để cho phép sửa chữa trong dây chuyền trong các ứng dụng có áp suất cao và nhiệt độ cao. Đệm kín ngược phía trên trục van được kích hoạt bằng áp suất cung cấp tính toàn vẹn của van bằng cách đảm bảo một vị trí đóng kín chắc chắc bên trong van và kéo dài tuổi thọ của tết chèn bằng cách cách ly tết chèn khỏi áp suất khi van mở hoàn toàn. Nắp chụp đệm kín áp lực giúp dễ dàng tiếp cận để bảo dưỡng mà không cần mối hàn để cắt hoặc làm kín các vòng hoặc miếng đệm để thay thế. Các bộ phận thay thế có số lượng ít, phổ biến ở các kích cỡ van và luôn có sẵn. Các tùy chọn thiết kế bao gồm tuân thủ NACE, an toàn cháy nổ và lượng khí thải thấp.

Tóm tắt kỹ thuật:

• 1/2 "đến 4"
• ASME Class 900 đến 4500
• Có sẵn Van dạng góc hay chữ Y hoặc chữ T
• Đệm nắp đậy bonnet có hỗ trợ áp lực.
• Có thể sửa chữa trên hệ thông in-line
• Cờ lê tích hợp trên cổ van để điều chỉnh nén tết chèn rất đơn giản
• Vật liệu hợp kim và thép rèn
• Tùy chọn Firesafe, NACE và LFE

Các ngành liên quan:

• Hóa chất & hóa dầu
• Phân bón
• Công nghiệp tổng hợp
• Sản xuất công nghiệp
• Dầu khí
• Sản xuất điện
• Bột giấy

Van cầu dạng nối nhanh Clampseal

Van cầu dạng nối nhanh loại CLAMPSEAL® được thiết kế riêng theo yêu cầu chính xác của khách hàng. Không có nhà cung cấp van thép rèn nào có cung cấp nhiều lựa chọn dịch vụ như vậy. Conval cung cấp ba kiểu thân van là loại hình van hình cầu chữ Y, loại góc và loại chữ T, với cấp áp suất theo tiêu chuẩn ASME lên đến class 4500 với năm vật liệu tiêu chuẩn. Các vật liệu khác có sẵn để đáp ứng nhu cầu của khách hàng. Khả năng hoán đổi dễ dàng giữa các bộ phận có nghĩa là toàn bộ hệ thống lắp đặt của nhà máy có thể được hỗ trợ với lượng bộ phận tồn kho rất thấp nhất.

• Chi phí vòng đời thấp nhất
• Nhiều kiểu dáng thân
• Thiết kế van phát thải thấp
• Nhiều loại kết nối

Kích thướt tiêu chuẩn: tới 4"

Cấp áp suất:

Nominal ASME Class 900/1500/2500/4500

Intermediate ASME Class 1195/2155/3045/4095

Standard, Limited, Special Classes

Vật liệu chuẩn ASME

SA 105, SA 182-F22, SA 182-F91, SA 182-F92, SA 182-F316

Vật liệu khác có sẵn theo yêu cầu.

Phụ kiện:

• Đầu điện, khí nén, thủy lực.
• Công tắc giới hạn, loại tác động đơn hay tác động kép
• Khóa thiết bị đóng - mở, hoặc cả hai.
• Hiển thị vị trí
• Stem Shroud

ĐẶC ĐIỂM KỸ THUẬT.

Thân van

Van cầu chữ Y, Van một chiều chữ Y và Van một chiều khóa chữ Y.

Van cầu hình chữ Y cung cấp Cv tối đa có thể có trong van cầu. Tất cả các van kiểu chữ Y đều có thể thay thế được. Có sẵn size từ 1/2" đến 4"; Các lớp áp suất theo chuẩn ASME đến class 4500 vật liệu SA105, F22, F91, F316, F347, Inconel ™, Monel ™ và các vật liệu khác.

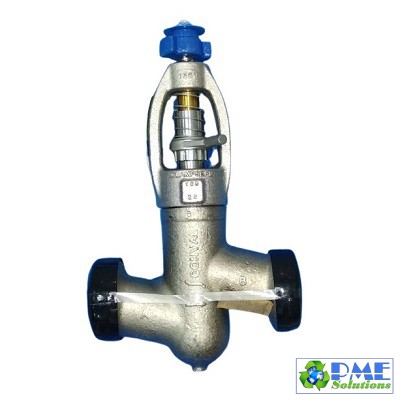

Van cầu chữ T, Van một chiều chữ T và van một chiều khóa chữ T.

Kiểu chữ T, van cầu chữ T trụ đứng cung cấp các loại thân và phần mở rộng dễ dàng tiếp cận để vận hành bằng tay từ xa. Có sẵn size từ 1/2" đến 3"; Các lớp áp suất theo chuẩn ASME đến class 4095; vật liệu A105, F22, F91, F316, F347, Inconel ™, Monel ™ và các vật liệu khác.

Van cầu loại góc, Van một chiều loại góc và Van một chiều góc loại khóa.

Van cầu kiểu góc về mặt kinh tế loại bỏ sự cần thiết của các van riêng biệt và các khớp 90 độ. Chúng cũng làm giảm số lượng các mối hàn lắp đặt. Có sẵn size từ 1/2" đến 4"; Các lớp áp suất chuẩn ASME đến class 4095; vật liệu A105, F22, F91, F316, F347, Inconel ™, Monel ™ và các vật liệu khác.

Hệ thống tết chèn

Hệ thống tết chèn van CLAMPSEAL® được làm bằng than chì mật độ cao, chống ăn mòn. Thiết bị nén tét chèn trải đồng đều quanh trục dọc và thân van được làm bằng thép không gỉ được đánh bóng cao đảm bảo độ kín khít giữa vật liệu tết chèn và bề mặt đệm.

Khả năng sửa chữa nội tuyến nhanh chóng

Van cầu CLAMPSEAL® dễ sửa chữa hơn nhiều so với bất kỳ loại van cầu nào khác trên thị trường. Dòng van cầu CLAMPSEAL® cung cấp giải pháp mô-đun cho chi phí bảo trì tăng cao. Chi phí đầu tiên thấp không quan trọng bằng chi phí thấp trong thời gian sử dụng của van. Việc bảo trì van Conval dễ dàng hơn nhiều và ít tốn kém hơn nhiều so với việc thay thế van của đối thủ cạnh tranh.

Đệm áp lực thân van

Nắp đậy bonnet loại áp suất đơn giản và hiệu quả cung cấp khả năng tiếp cận sẵn sàng để bảo dưỡng mà không cần mối hàn để cắt hoặc làm kín các vòng hoặc miếng đệm để thay thế. Tính toàn vẹn của mối nối từ thân đến nắp đậy bonnet được duy trì qua vô số chu kỳ nhiệt.

Miếng đệm chèn tết chèn loại một mảnh

Trong môi trường khắc nghiệt, thiết kế càng đơn giản và càng ít bộ phận càng tốt. Ruột đệm đơn bằng thép không gỉ siêu bền góp phần tăng tuổi thọ của van.

Hệ thống đóng gói có tải theo trục

Thiết kế Trục đảm bảo độ đồng tâm chặt chẽ, giúp loại bỏ tải trọng bên của tết chèn và giảm thiểu lực mài mòn trên các thành phần làm kín (Trim). Tính năng này rất quan trọng đối với hiệu suất van vượt trội.

Đệm ngược sau được kích hoạt bằng áp suất

Đệm ngược sau được kích hoạt bằng áp suất CLAMPSEAL® cung cấp tính toàn vẹn tối đa của van bằng cách đảm bảo điểm dừng tích cực bên trong cho thân van và cụm đĩa. Đệm ngược sau được kích hoạt bằng áp suất cũng kéo dài tuổi thọ của tết chèn bằng cách cách ly an toàn tết chèn khỏi áp suất khi van mở hoàn toàn.

Anh chị cần tư vấn báo giá vui lòng liên hệ qua số : 0907450506 (gặp Dương) hoặc email: duong@pm-e.vn
