VAN DAO ORBINOX MODEL ET (SER.20)

VAN DAO ORBINOX MODEL ET (SER.20)
MODEL ET (SER.20)
Van dao kiểu MSS SP-81 một chiều cho các ứng dụng công nghiệp thông thường
Cổng dao kiểu ET là loại van một chiều được thiết kế theo MSS-SP-81 và TAPPI-TIS 405 cho các ứng dụng dịch vụ công nghiệp.
Thiết kế của thân và yên xe đảm bảo ngắt không gây tắc nghẽn đối với chất rắn lơ lửng trong các ngành công nghiệp như:

Bột giấy và giấy
Nhà máy điện
Khai thác mỏ
Nhà máy hóa chất
Nước thải
Đồ ăn và đồ uống
Vân vân.

KÍCH THƯỚC
DN 2 "/ 50 đến DN 36" / 900 (đường kính lớn hơn theo yêu cầu)

ÁP LỰC LÀM VIỆC
DN 2 "/ 50 đến 24" / 600: 150 psi (10 bar)
DN 30 "/ 750: 100 psi (7 bar)
DN 36" / 900: 100 psi (7 bar)

KẾT NỐI MẶT BÍCH TIÊU CHUẨN
EN1092 PN10
NSI B16.5 (lớp 150)

KẾT NỐI BÍCH KHÁC (THEO YÊU CẦU)

CHỈ THỊ
DIR 2006/42 / CE (MÁY)
DIR 2014/68 / EU (PED) Chất lỏng: Nhóm 1 (b), 2 (Cat. I, mod. A)
DIR 2014/34 / EU (ATEX)


ET (SER.20) MODEL

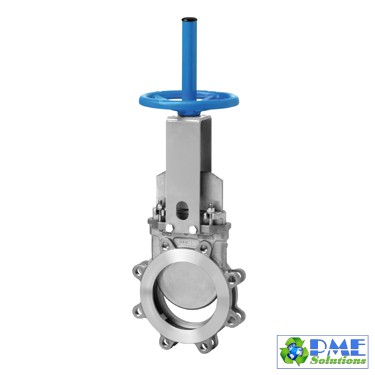

Uni-directional MSS SP-81 lug type knife gate valve for general industrial applications

The ET model knife gate is a uni-directional lug type valve designed according to MSS-SP-81 and TAPPI-TIS 405 for industrial service applications.
The design of the body and seat assures non-clogging shutoff on suspended solids in industries such as:

• Pulp and Paper
• Power plants
• Mining
• Chemical plants
• Wastewater
• Food and Beverage
• etc.

SIZES
DN 2"/50 to DN 36"/900 (larger diameters on request)

WORKING PRESSURE
DN 2"/50 to 24"/600: 150 psi (10 bar)
DN 30"/750: 100 psi (7 bar)
DN 36"/900: 100 psi (7 bar)

STANDARD FLANGE CONNECTIONEN1092 PN10
NSI B16.5 (class 150)

OTHER FLANGE CONNECTION (ON REQUEST)

DIRECTIVES
DIR 2006/42/CE (MACHINERY)
DIR 2014/68/EU (PED) Fluid: Group 1(b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)
