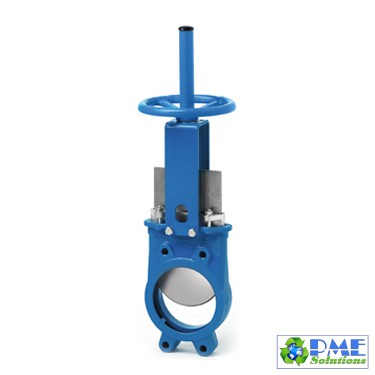

VAN DAO ORBINOX MODEL EX (SER.10)

VAN DAO ORBINOX MODEL EX (SER.10)
MODEL EX (SER.10)
Van cổng dao kiểu wafer một chiều cho các ứng dụng công nghiệp thông thường
Van cổng dao kiểu EX là van wafer một chiều được thiết kế cho các ứng dụng dịch vụ công nghiệp nói chung.
Thiết kế của thân và yên xe đảm bảo ngắt không gây tắc nghẽn đối với chất rắn lơ lửng trong các ngành công nghiệp như:

Bột giấy và giấy
Nhà máy điện
Nhà máy xử lý nước thải
Nhà máy hóa chất
Đồ ăn và đồ uống
Xử lý hàng loạt
Khai thác mỏ
....


KÍCH THƯỚC
DN 50 đến DN 1200 (đường kính lớn hơn theo yêu cầu)

ÁP LỰC CÔNG VIỆC
DN 50 đến DN 250: 10 thanh
DN 300 đến DN 400: 6 thanh
DN 450: 5 thanh
DN 500 đến DN 600: 4 thanh
DN 700 đến DN 1200: 2 thanh

KẾT NỐI MẶT BÍCH TIÊU CHUẨN
EN1092 PN10
ANSI B16.5 (lớp 150)

KẾT NỐI FLANGE KHÁC (THEO YÊU CẦU)
EN1092 PN6 / 16/25
BS D và E ANSI 125

CHỈ THỊDIR 2006/42 / CE (MÁY)
DIR 2014/68 / EU (PED) Chất lỏng: Nhóm 1 (b), 2 (Cat. I, mod. A)
Chứng nhận DIR 2014/34 / EU (ATEX) EN 14432: 2014 xe tăng để vận chuyển hàng nguy hiểm (theo yêu cầu)

EX (SER.10) MODEL

Uni-directional wafer style knife gate valve for general industrial applications

The EX model knife gate valve is a uni-directional wafer valve designed for general industrial service applications. The design of the body and seat assures non-clogging shutoff on suspended solids in industries such as:

• Pulp and Paper
• Power plants
• Wastewater treatment plants
• Chemical plants
• Food and Beverage
• Bulk handling
• Mining
• etc.

SIZES
DN 50 to DN 1200 (larger diameters on request)

WORKING PRESSURE
DN 50 to DN 250: 10 bar
DN 300 to DN 400: 6 bar
DN 450: 5 bar
DN 500 to DN 600: 4 bar
DN 700 to DN 1200: 2 bar

STANDARD FLANGE CONNECTIONEN1092 PN10
ANSI B16.5 (class 150)

OTHER  FLANGE CONNECTION (ON REQUEST)EN1092 PN6/16/25
BS D and E ANSI 125

DIRECTIVESDIR 2006/42/CE (MACHINERY)
DIR 2014/68/EU (PED) Fluid: Group 1(b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)
Certification EN 14432: 2014 tanks for the transport of dangerous goods (under request)
