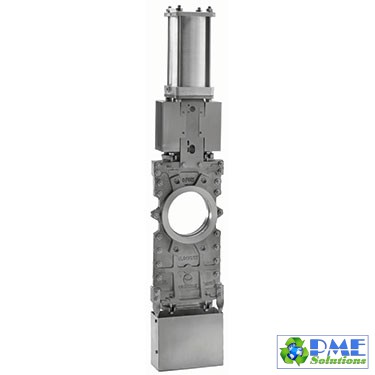

VAN DAO ORBINOX- TÂY BAN NHA -MODEL TL (SER.30)
Thông qua ống dẫn van hai chiều kiểu dao wafer cho tính nhất quán cao hoặc môi trường tập trung hoặc chất lỏng
Cổng dao mô hình TL là một van wafer qua ống dẫn được thiết kế cho phương tiện truyền thông có tính nhất quán cao. Thiết kế ghế đôi đảm bảo tắt không tắc nghẽn trên dòng chảy bình thường hoặc ngược lại. Van được sử dụng trong một loạt các ứng dụng đòi hỏi khắt khe trong các ngành công nghiệp như:

Bột giấy
Nhà máy xử lý nước thải
Nhà máy điện
Nhà máy hóa chất
...

SIZES
DN 50 đến DN 1000 (đường kính lớn hơn theo yêu cầu)

ÁP LỰC LÀM VIỆC
50 đến DN 125: 10 (kg / cm²)
DN 150 đến DN 250: 8 (kg / cm²)
DN 300 đến DN 400: 6 (kg / cm²)
DN 450: 5 (kg / cm²)
DN 500 đến DN 600: 4 (kg / cm²)
DN 700 đến DN 1000: 2 (kg / cm²)

TIÊU CHUẨN FLANGE KẾT NỐI1092 PN10
ANSI B16.5 (lớp 150)

KẾT NỐI KHÁC (THEO YÊU CẦU)
LƯU Ý
Các kết nối mặt bích khác có sẵn theo yêu cầu, chẳng hạn như:
EN1092 PN6 / 16/25
BS D và E
ANSI 125

CHỈ THỊ
DIR 2006/42/CE (MACHINES)
DIR 2014/68/EU (PED) Fluid: Group 1(b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)
Vui lòng liên hệ với Phuc Minh để biết thông tin và tính khả dụng của các danh mục và khu vực.

ORBINOX KNIFE GATE VALVE MODEL TL
Through conduit bi-directional wafer style knife gate valve for high consistency or concentration media or fluids

The TL model knife gate is a through conduit wafer valve designed for media with high consistency. The double seat design assures a non-clogging shut off on either normal or reverse flow. The valve is used in a wide range of demanding applications in industries such as:

• Pulp & Paper
• Wastewater Treatment Plants
• Power Plants
• Chemical plants
•  Etc.

SIZES
DN 50 to DN 1000 (larger diameters on request)

WORKING PRESSURE
DN 50 to DN 125: 10 (kg/cm²)
DN 150 to DN 250: 8 (kg/cm²)
DN 300 to DN 400: 6 (kg/cm²)
DN 450: 5 (kg/cm²)
DN 500 to DN 600: 4 (kg/cm²)
DN 700 to DN 1000: 2 (kg/cm²)

STANDARD FLANGE CONNECTION
EN1092 PN10
ANSI B16.5 (class 150)

OTHER FLANGE CONNECTION (ON REQUEST)

NOTE
Other flange connections are available on request such as:
EN1092 PN6/16/25
BS D and E
ANSI 125

DIRECTIVES
DIR 2006/42/CE (MACHINES)
DIR 2014/68/EU (PED) Fluid: Group 1(b), 2 (Cat. I, mod. A)
DIR 2014/34/EU (ATEX)

Please contact Phuc Minh for information and availability of categories and zones.
