GESTRA - BẪY HƠI NHIỆ ĐỘNG GESTRA - Thermodynamic steam traps DK

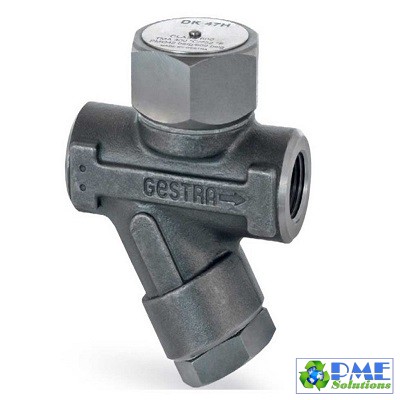

• Thermodynamic steam traps DK
  Steam traps for draining steam pipes, trace heaters and steam systems
  These steam traps work on the basis of a simple thermodynamic principle. Incoming condensate lifts the valve disk of the regulator to the open position, while steam causes it to close immediately. The traps in the DK series are correspondingly simple in structure, feature a small, compact body and are low in cost.
  USE
  Compact steam trap for draining heating processes with small load fluctuations.
  Especially recommended for use in:
  Saturated steam pipes
  Superheated steam pipes
  Trace heaters
  Air heaters
  Bẫy hơi nhiệt động lực học DK
  Bẫy hơi để thoát ống hơi, lò sưởi dấu vết và hệ thống hơi
  Những bẫy hơi này hoạt động trên cơ sở nguyên lý nhiệt động đơn giản. Ngưng tụ đến nâng đĩa van của bộ điều chỉnh đến vị trí mở, trong khi hơi nước làm cho nó đóng lại ngay lập tức. Các bẫy trong sê-ri DK có cấu trúc tương ứng đơn giản, có thân máy nhỏ, gọn và chi phí thấp.
  SỬ DỤNG
  Bẫy hơi nhỏ gọn để thoát các quá trình gia nhiệt với dao động tải nhỏ.
  Đặc biệt khuyến khích sử dụng trong:
  Ống hơi bão hòa
  Ống hơi quá nhiệt
  Máy sưởi dấu vết
  Máy sưởi không khí

  ADVANTAGES

• Compact, highly responsive regulator
• Small number of functional parts
• Drainage with practically no banking-up
• Any installation position – in horizontal or vertical pipes
• Reliable back pressure up to 80% of upstream pressure
• Available as an easy-to-install RHOMBUSline body with exchangeable regulator, or as a compact version
• Inner parts made of corrosion-resistant stainless steel

• Điều chỉnh nhỏ gọn, đáp ứng cao
• Số lượng nhỏ các bộ phận chức năng
• Thoát nước thực tế không có ngân hàng
• Bất kỳ vị trí lắp đặt - trong ống ngang hoặc dọc
• Áp suất ngược đáng tin cậy lên tới 80% áp lực ngược dòng
• Có sẵn dưới dạng thân máy RHOMBUSline dễ cài đặt với bộ điều chỉnh có thể trao đổi hoặc dưới dạng phiên bản nhỏ gọn
• Các bộ phận bên trong làm bằng thép không gỉ chống ăn mòn

METHOD OF OPERATION

The steam trap is fully open.

Cold condensate is discharged.

The steam trap begins to close.As the flow velocity increases, the pressure beneath the control plate falls so that it is pressed against the valve seat.

The steam trap is fully closed

The pressure above the control plate, combined with the full surface, keeps the steam trap closed

PHƯƠNG THỨC HOẠT ĐỘNG
Các bẫy hơi được mở hoàn toàn.
Ngưng tụ lạnh được thải ra.
Cái bẫy hơi bắt đầu đóng lại.
Khi tốc độ dòng chảy tăng lên, áp suất bên dưới tấm điều khiển rơi xuống để nó được ép vào ghế van.
Bẫy hơi được đóng hoàn toàn
Áp suất phía trên tấm điều khiển, kết hợp với toàn bộ bề mặt, giữ cho bẫy hơi đóng lại
