GESTRA - VAN BẪY HƠI - MODEL : BK

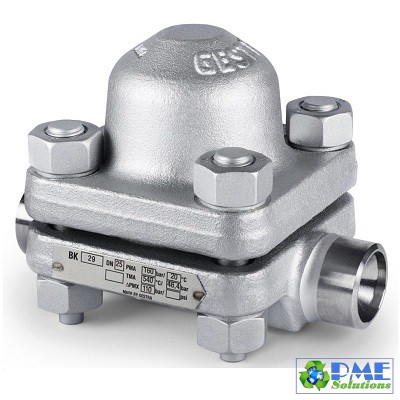

Bẫy hơi nhiệt BK
Bẫy hơi nhiệt tĩnh để loại bỏ nước ngưng từ hơi nước hoặc để thông hơi ống hơi.
Trong bẫy hơi với bộ điều chỉnh GESTRA Thermovit, quá trình mở và đóng được kiểm soát bởi sự tương tác của các tấm lưỡng kim và vòi phun giai đoạn. Chính nguyên tắc này làm cho bẫy hơi từ dòng BK có độ phản hồi cao, rất hiệu quả và cực kỳ bền.

SỬ DỤNG
Bẫy hơi mạnh mẽ để loại bỏ nước ngưng từ các quá trình gia nhiệt với dao động tải nhỏ.
Đặc biệt khuyến khích sử dụng trong:

• Ống hơi bão hòa
• Ống hơi quá nhiệt
• Máy sưởi dấu vết
• Máy sưởi không khí

Nhờ hệ thống thông hơi tự động, bẫy hơi từ dòng BK cũng rất lý tưởng để sử dụng làm lỗ thông hơi.

ƯU ĐIỂM

• Hiệu suất khởi nghiệp cực kỳ tốt
• Không mất hơi
• Thích hợp cho áp suất chênh lệch lên đến 275 bar
• Có khả năng đối phó với các điều kiện hoạt động khắc nghiệt nhất
• Bất kỳ vị trí lắp đặt - trong ống ngang hoặc dọc
• Các bộ phận bên trong làm bằng thép không gỉ chống ăn mòn
• Có thể được phục vụ mà không cần tháo thân ra khỏi đường ống
• Ống lót cơ sở kim loại cung cấp con dấu giữa cơ thể và điều hòa lưỡng kim
• Vòi giai đoạn cho hành động van không trở lại
• Chống mài mòn

PHƯƠNG THỨC HOẠT ĐỘNG

Bẫy hơi mở hoàn toàn khi hệ thống khởi động. Ngưng tụ lạnh và không khí được thải ra.
Quá trình mở và đóng được kiểm soát bởi sự tương tác của vòi phun giai đoạn và cảm biến nhiệt độ, bao gồm các tấm thép không gỉ đôi. Khi hệ thống khởi động và trên sự hình thành của ngưng tụ lạnh và không khí, các tấm thép không gỉ bộ đôi nằm phẳng. Áp suất hoạt động theo hướng mở, để van được mở hoàn toàn.

Khi nhiệt độ của nước ngưng tăng lên, các tấm lưỡng kim làm chệch hướng và kéo vòi phun theo hướng đóng.
Khi nhiệt độ của nước ngưng tăng lên, bộ đôi thép không gỉ làm chệch hướng và kéo vòi phun theo hướng đóng. Hoạt động chống lại quá trình nhiệt này là áp suất vận hành và áp suất tích tụ trong buồng của vòi phun giai đoạn do hơi nước bốc lên (quá trình nhiệt động). Trạng thái cân bằng này giữa lực đóng do nhiệt độ và lực mở do áp suất xác định tiết diện đầu ra.

Ngay dưới nhiệt độ bão hòa, các tấm lưỡng kim bị lệch đến mức mà lỗ gần như đóng lại.
Ngay dưới nhiệt độ bão hòa (điểm sôi), các tấm thép không gỉ của bộ đôi bị lệch đến mức mà lỗ gần như hoàn toàn đóng lại. Do đó, áp suất trong buồng vòi giai đoạn giảm xuống và, khi lượng hơi nước flash giảm xuống, sẽ tiêu tan hoàn toàn. Các lỗ đóng cửa. Tuy nhiên, độ lệch do nhiệt độ của các tấm thép không gỉ đôi không đủ để tạo ra lực cần thiết để chống lại lực van tác động lên kim vòi theo hướng mở trong toàn bộ phạm vi hoạt động. Do đó, cột của các tấm này bao gồm một lò xo có đặc tính thích nghi với lực van, thay đổi dưới áp suất. Bằng cách này, các tính chất nhiệt và lò xo được phối hợp theo cách sao cho nhiệt độ mở và đóng luôn chỉ là một vài độ dưới điểm sôi.


TÀI LIỆU
Dữ liệu kỹ thuật : Bẫy hơi lưỡng kim - Dòng BK
Phạm vi lựa chọn bẫy hơi
Bẫy hơi
